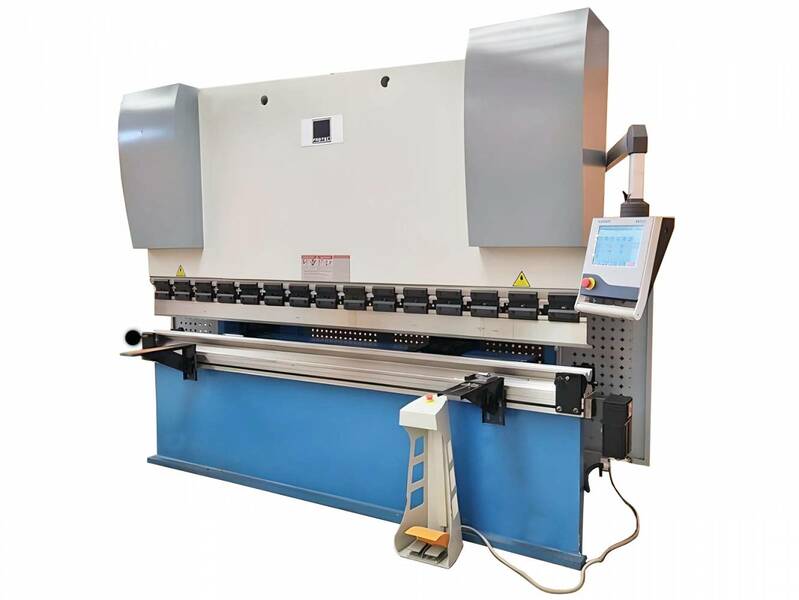

Гидравлический листогибочный пресс FABTEC PBH125/3200 с контроллером E300

Панель управления

Контроллер E300 — специализированное устройство ЧПУ (числовое управление) для гибочного станка, которое включило в себя многолетний опыт ESTUN.

Устройство E300 оснащено встроенным высокопроизводительным процессором A8, ЖК-экраном размером 5,6 дюйма (640×480 точек), интегрированными портами ввода-вывода, последовательными портами и портом USB, также оно имеет уникальную технологию управления приводом.

Устройство E300 предназначено для управления с помощью кнопок на передней панели. В то же время выключатель насоса и кнопка аварийного останова устанавливаются в специальном подвес FABTEC PBH125/3200ном шкафу в соответствии с требованиями пользователя.

Простой в использовании интерфейс имеет следующие особенности:

• Поддерживаются 4 оси, а именно, ось X, ось Y, ось R и ось C.
• Автоматический расчет положения блока в зависимости от угла изгиба, материала, толщины и параметров пресс-формы.
• Задний упор может управляться с высокой точностью, так как сервосистемы управляют осью X и R.
• Опционально гидравлическое или механическое управление для оси С.
• Программирование абсолютного значения или угла.
• Вы можете легко создавать резервные копии, восстанавливать, импортировать и экспортировать параметры для ввода машины в эксплуатацию.
•  Редактируйте программу на одной странице, чтобы повысить эффективность работы.
• Вы можете запрограммировать время задержки (время удержания) и задержку отвода с помощью устройства вместо реле времени.
• Предотвращение застревания матрицы.
• Зазор можно регулировать для повышения эффективности работы.
• Автоматическая регулировка положения точки зажима.
• Вы можете в любое время просмотреть состояние входов, выходов, клапанов и неисправностей на экране монитора.
• Автоматическая регулировка нулевого положения оси R.
• Материалы и информация о матрице являются программируемыми.
• Три режима работы (толчковый, одиночный, непрерывный) для заданий.
• Настройка языка и единицы измерения.
• Порты ввода-вывода могут быть распределены свободно, и устройство может обнаружить их во избежание задвоения.
• Двустороннее позиционирование и одностороннее позиционирование.
• Функция очистки от стружки
• Обучение или поиск контрольной точки.
• Ось, которая управляется сервосистемой, может перемещаться вручную.
• Запоминание в реальном времени параметров, позиции и программы на случай непредвиденных ситуаций, таких как отключение электропитания

Стандартный инструмент пуансон и матрица

Сегментация верхнего пуансона: 800 мм + 800 мм + 765 мм + 835 мм сегментов. (100 + 10 + 15 + 20 + 40 + 50 + 200 + 300 + 100 всего 3200 мм)

Штанга положений подвижной траверсы

При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

Защита задней стенки

Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

Синхронизация работы цилиндров через торсионный вал.

Электрошкаф

Служит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider.

Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam.

Нижний инструмент (Матрица) – 4-х сторонняя многоручьевая матрица.

Гидравлическая система Bosch-Rexroth

Моторизир. система компенсации прогиба

(работает только контроллером E 300)
